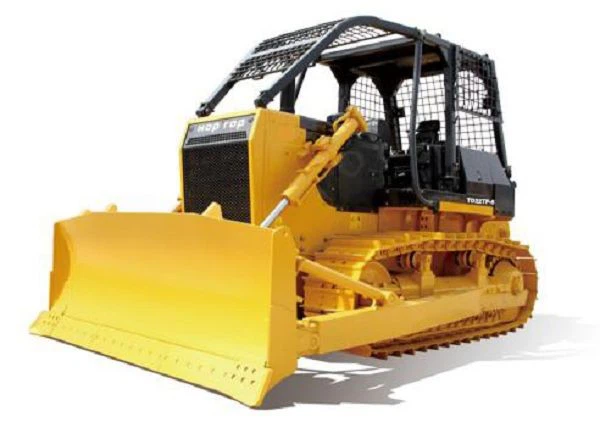

TD22TF-5 BULDÒZER

Característiques
● Les excavadores forestals TD22TF-5 estan dissenyades especialment per a les condicions de treball del bosc, amb tecnologies avançades, alta fiabilitat, baix consum i manteniment convenient. A més, s'ofereix la cabina anti-rodament per a la tala.
● La cabina anti-rodament i el seu cobert especial per a tala, via de 610 mm d'ample i cabrestant mecànic (opcional) tenen la bona circulació i el rendiment d'autoajuda, adequats per a la fusta, la recollida i l'arrossegament de fusta a la selva tropical i granges d'arbres.
La excavadora forestal es desenvolupa segons les necessitats de l'entorn d'explotació forestal. Adopta transmissió hidràulica, tecnologia de control hidràulic i un marc antirotllament que s'estén cap endavant per protegir eficaçment tota la màquina. L'estructura és avançada i raonable, el rendiment és estable i el funcionament és lleuger i flexible.
Adequat per a operacions de construcció en llocs de tala forestal i equipat amb un cabrestant a la part posterior de la excavadora, que es basa en la tracció del cabrestant per completar el transport de tala forestal i altres operacions que requereixen tracció. Quan sigui necessari, es pot equipar un cabrestant per a l'auto rescat de bulldozer en zones perilloses.
La pala de tala estàndard pot eliminar de manera efectiva diversos obstacles espinosos a les carreteres de tala, permetent que les excavadores completen de manera eficient les operacions de tala.
Els cabrestants s'utilitzen per arrossegar arbres i bulldozers d'auto rescat en operacions forestals. La forta tracció garanteix una eficiència operativa eficient, i la funció única d'auto-rescat del cabrestant proporciona garantia de seguretat per als operadors.

Especificacions tècniques
|
|
MOTOR |
Model i tipus |
Cummins NT855-C280S10; Cicle 4-en línia, refrigerat per aigua, injecció directa de vàlvules aèries, dièsel turboalimentat |
|
Potència nominal |
162 kW |
||
|
Nombre de cilindres |
6-139,7 x 152,4 mm (diàmetre x carrera) |
||
|
Desplaçament del pistó |
14.01 L |
||
|
Min. el consum de combustible |
205 g/kWh·h |
||
|
Parell màxim |
1030 N·m@1250rpm |
|
|
PODER TRANSMISSIÓ SISTEMA |
Convertidor de parell |
3-element, 1 etapa, 1 fase |
|
Transmissió |
Engranatge planetari, embragatge multidisc, power shift, lubricació forçada |
||
|
Conducció principal |
Engranatge cònic espiral, lubricació per esquitxades, reducció de velocitat en una sola etapa |
||
|
Embragatge de direcció |
Humit, multidisc, molla, separat hidràulicament, control hidràulic |
||
|
Fre de direcció |
Banda humida, flotant, fre de peu amb reforç hidràulic |
||
|
Última volta |
2-etapa de reducció de velocitat de l'engranatge recte, lubricació per esquitxades |
|
|
VIATGE VELOCITAT |
Engranatge |
1r |
2n |
3r |
|
Endavant |
0~3,6 km/h |
0~6,5 km/h |
0~11,2 km/h |
||
|
Revés |
0~4,3 km/h |
0~7,7 km/h |
0~13,2 km/h |
|
|
TREN DE ROT SISTEMA |
Tipus |
Tipus oscil·lant de biga polvoritzada, estructura suspesa de la barra equalitzadora |
|
Rodets portadors |
2 a cada costat |
||
|
Rodets de pista |
6 a cada costat |
||
|
Tipus de pista |
Muntat, d'una sola gamba |
||
|
Amplada de les sabates de pista |
560 mm |
||
|
Brea |
216 mm |
|
|
HIDRÀULICA SISTEMA |
Pressió màxima |
14 MPa |
|
Tipus de bomba |
Bomba d'engranatges |
||
|
Descàrrega |
262 l/min |
||
|
Diàmetre del cilindre de treball × núm. |
120 mm × 2 |
|
|
FAMA |
Tipus de fulla |
Fulla d'inclinació recta |
|
Capacitat de dorment |
6.4 m3 |
||
|
Eficiència (Valor teòric 40 m) |
330 m3/h |
||
|
Amplada de la fulla |
3725 mm |
||
|
Alçada de la fulla |
1315 mm |
||
|
Caiguda màxima sota terra |
538 mm |
||
|
Ajust d'inclinació màxima |
>735 mm |
||
|
Pes de la fulla |
2830 kg |
|
|
MOSTRADOR (OPCIONAL) |
Model |
TJM20/200 kN |
|
Força de tracció del tambor ple |
220 kN |
||
|
Velocitat de dibuix del tambor ple |
15,9 m/min |
||
|
Força de tracció del tambor nu |
350 kN |
||
|
Mida total (lxwxh) |
1683 x 1364 x 1365 mm |
||
|
Dimensió del cable |
28 x 7000 mm |
||
|
Pes del cabrestant |
3000 kg |
